項目介紹

通過無線（Lora）傳輸，采集牦牛養殖基地環境數據并將采集到的數據在現場的觸摸屏中進行展示：

1、可以同時監測氨氣、硫化氫、二氧化碳、光照度等多種環境數據；

2、采集到的環境數據可以在觸摸屏中進行準確的展示；

3、在進行數據展示同時可以形成相關數據的報表、曲線等；

4、觸摸屏中采集的數據可以隨時導出至U盤進行存儲。

項目價值

隨著牦牛養殖基地環境監測系統的實施，可以分別對項目監測范圍內的溫濕度，大氣壓，光照度以及各類氣體等多種數據進行同時的監控，通過現場安裝的觸摸屏可以清晰的了解到養殖基地內部的各項環境變化，為牦牛養殖提供更全面的保障，為其提供更適宜的環境，進而減少養殖過程中不必要的損耗。

本項目通過無線傳輸?shù)姆绞綄崿F(xiàn)的對數據的實時監控，可以既保障數據的準確性，又保障了數據的實時性，同時又有效地避免了使用人工檢測的方式所帶來的資源上的浪費。

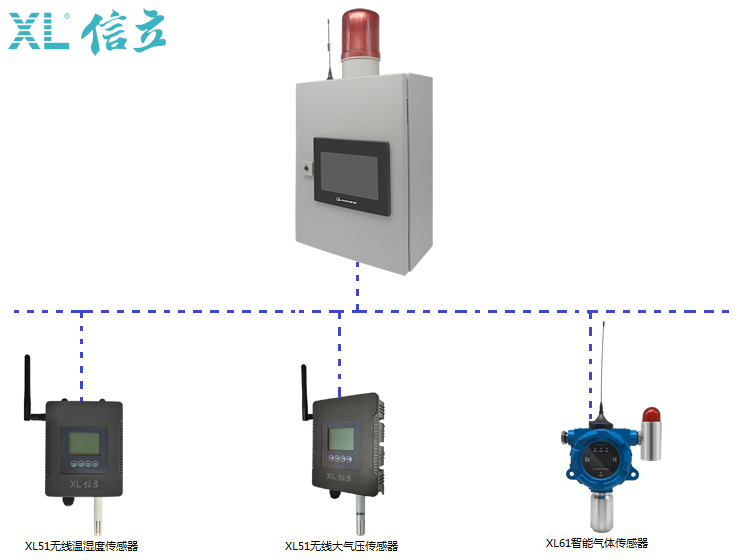

系統結構示意圖

系統界面圖

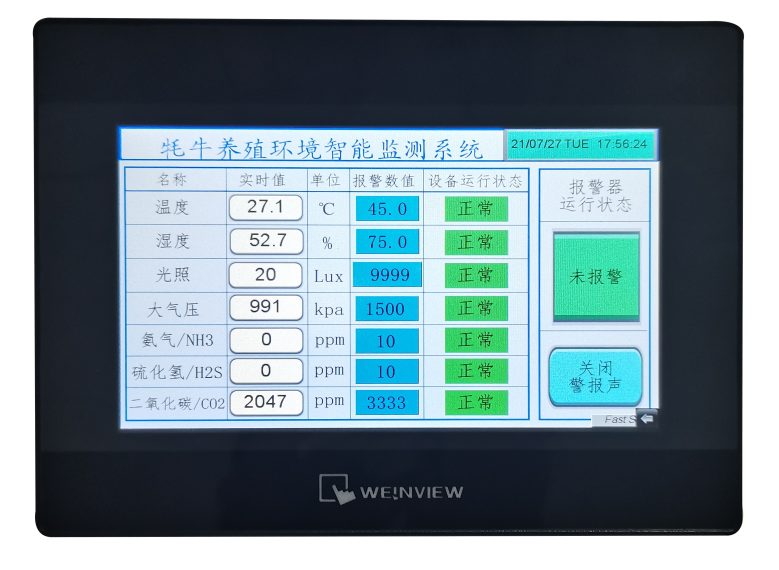

系統主界面

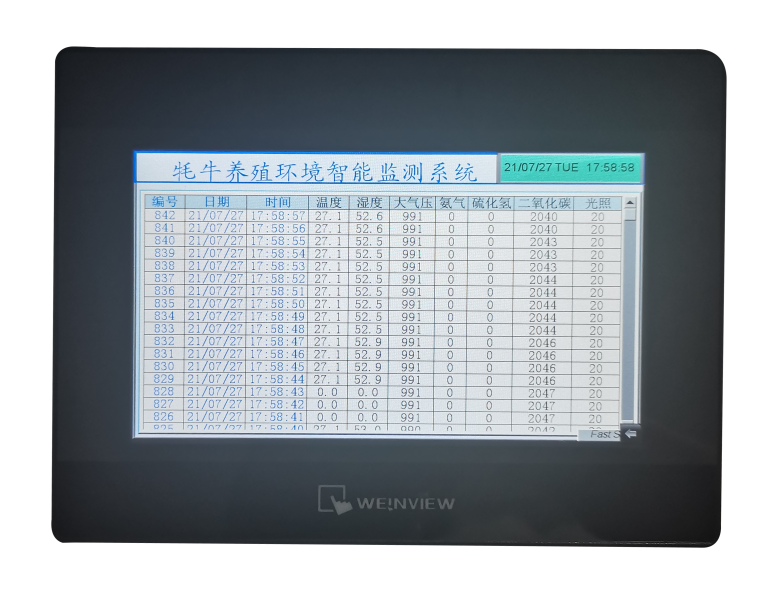

數據報表界面

核心應用產品

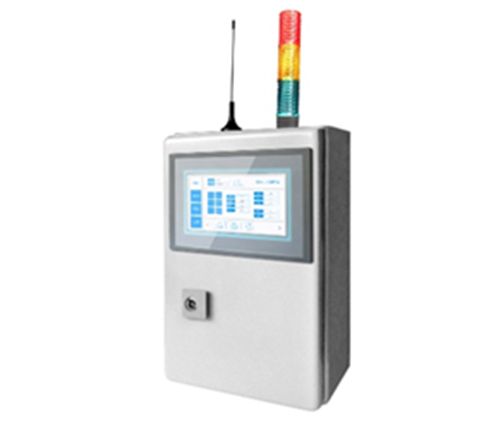

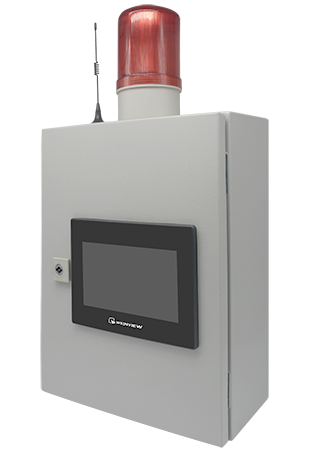

1、XL87智能終端

適通信協議：MODBUS、XL協議(工業智能傳感網絡協議)；

適用于構建小容量的傳感網絡；

供電電壓：AC220v。

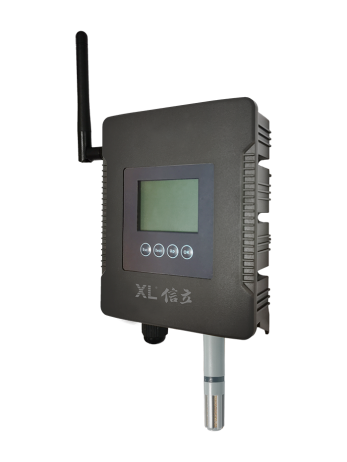

2、XL51無線溫濕度傳感器

上行通訊：433MHz或GPRS；

通信協議：MODBUS、XL協議(工業智能傳感網絡協議)；

轉換精度可達：溫度±0.3，濕度±3%；

量程：溫度：-40-120度，濕度：0-100%；

供電范圍：DC6V-DC24V。

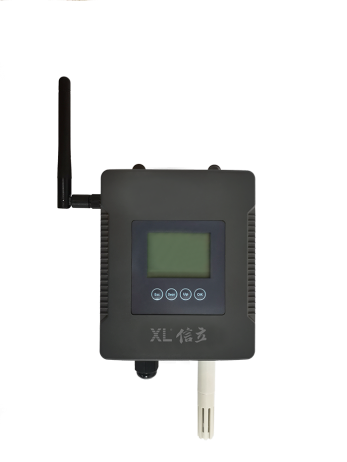

3、XL51無線大氣壓傳感器

上行通訊：433MHz或GPRS；

通信協議：MODBUS、XL協議(工業智能傳感網絡協議)；

量程：0-120KPa；

供電范圍：DC6V-DC24V。

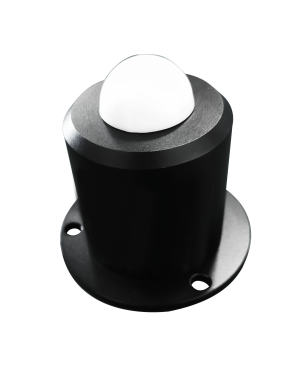

4、XL51無線光照傳感器

上行通訊：433MHz或GPRS；

通信協議：MODBUS、XL協議(工業智能傳感網絡協議)；

量程：0-200000Lux；

供電范圍：DC6V-DC24V。

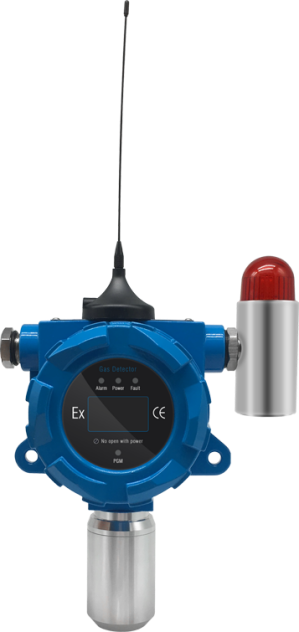

5、XL61智能氣體傳感器

上行通訊：433MHz或GPRS；

通信協議：MODBUS、XL協議(工業智能傳感網絡協議)；

測試量程范圍：可以根據客戶的定制來決定；

供電范圍：DC6V-DC24V。
